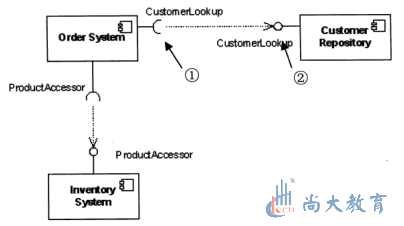

●下图所示UML图为（  ），用于展示（  ）。①和②分别表示（  ）。

（41）A．类图

B.组件图

C.通信图

D.部署图

（42）A．一组对象、接口、协作和它们之间的关系

B.收发消息的对象的结构组织

C.组件之间的组织和依赖

D.面向对象系统的物理模型

（43）A．供接口和供接口

B.需接口和需接口

C.供接口和需接口

D.需接口和供接口

●假设现在要创建一个简单的超市销售系统，顾客将毛巾、饼干、酸奶等物品（Item）加入购物车（Shopping_Cart)，在收银台（Checkout）人工（Manual）或自动（Auto）地将购物车中每个物品的价格汇总到总价格后结帐。这一业务需求的类图（方法略）设计如下图所示，采用了（  ）模式。其中（  ）定义以一个Checkout对象为参数的accept操作，由子类实现此accept操作。此模式为（  ），适用于（  ）。

（44）A．观察者（Observer）

B.访问者（Visitor）

C.策略（Strategy）

D.桥接器（Bridge）

（45）A．Item

B.Shopping_Cart

C.Checkout

D.Manual和Auto

（46）A．创建型对象模式

B.结构型对象模式

C.行为型类模式

D.行为型对象模式

（47）A．必须保存一个对象在某一个时刻的（部分）状态

B.想在不明确指定接收者的情况下向多个对象中的一个提交一个请求

C.需要对一个对象结构中的对象进行很多不同的并且不相关的操作

D.在不同的时刻指定、排列和执行请求

●在以阶段划分的编译器中，（  ）阶段的主要作用是分析程序中的句子结构是否正确。

（48）A．词法分析

B.语法分析

C.语义分析

D.代码生成

●下图所示为一个不确定有限自动机（NFA）的状态转换图。该NFA可识别字符串（  ）。

（49）A．0110

B.0101

C.1100

D.1010

●函数f和g的定义如下图所示。执行函数f时若采用引用（call by reference）方式调用函数g(a)，则函数f的返回值为（  ）。

（50）A．14

B.18

C.24

D.28
